方案概述

對?；穬?、?；穫}儲，在生產過程中的安全狀況進行實時監控

適用于航空燃油、汽油、溶劑油、異辛烷、混合芳烴、異丁烷、液化石油氣、天燃氣等等多種化學物品的儲罐、倉儲等安全狀況監控

達到國家安監部門的監管要求和技術標準

以一個企業，一個罐儲或倉儲區域的管轄范圍，作為一個系統監控對象

構建云平臺，接入管轄范圍內的儲罐、倉儲監測數據，生成歷史數據庫，報表、曲線

授權的人員，通過電腦、手機，實時查看數據

異常情況發生時，撥打電話、發送短信，等方式，向相關人員發出報警信息

出現突發情況，如液位（壓力）、溫度突變，氣體泄漏等等，系統自動發出報警信息、信號，通知相關人員對安全隱串地點采取緊急措施，避免出現意外

通過遠程方式開啟或關閉緊急設備

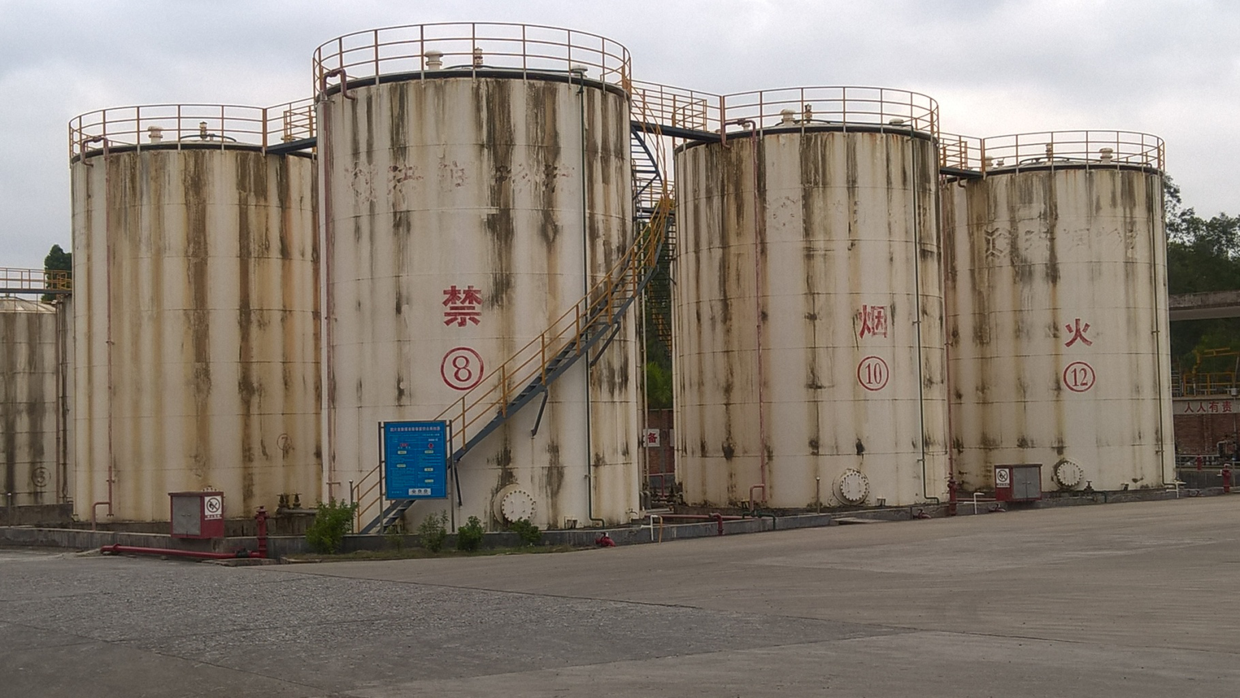

?；穬薨踩O控系統，適用于石油、化工企業，危化品儲藏及物流轉運企業等等....

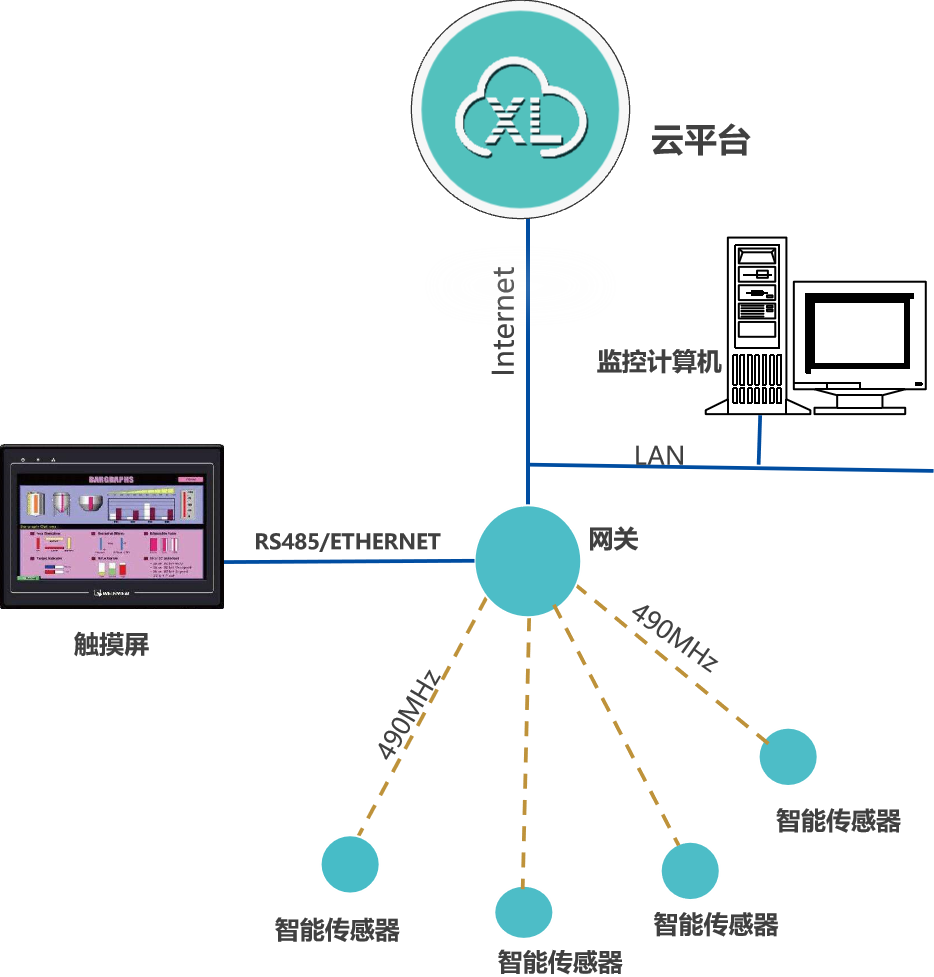

網絡方案一

智能傳感器，通過LoRa(490MHz)上傳數據至物聯網關

安裝現場具備有線網絡上網，物聯網關通過以太網接口，接入因特網，聯接云平臺

LoRa(490MHz)在罐區環境傳輸半徑大約500米（理想傳輸距離10公里）

現場監控配置：

用戶根據實際需求，選配觸摸屏，或監控計算機，在現場值班室對數據進行實時監視

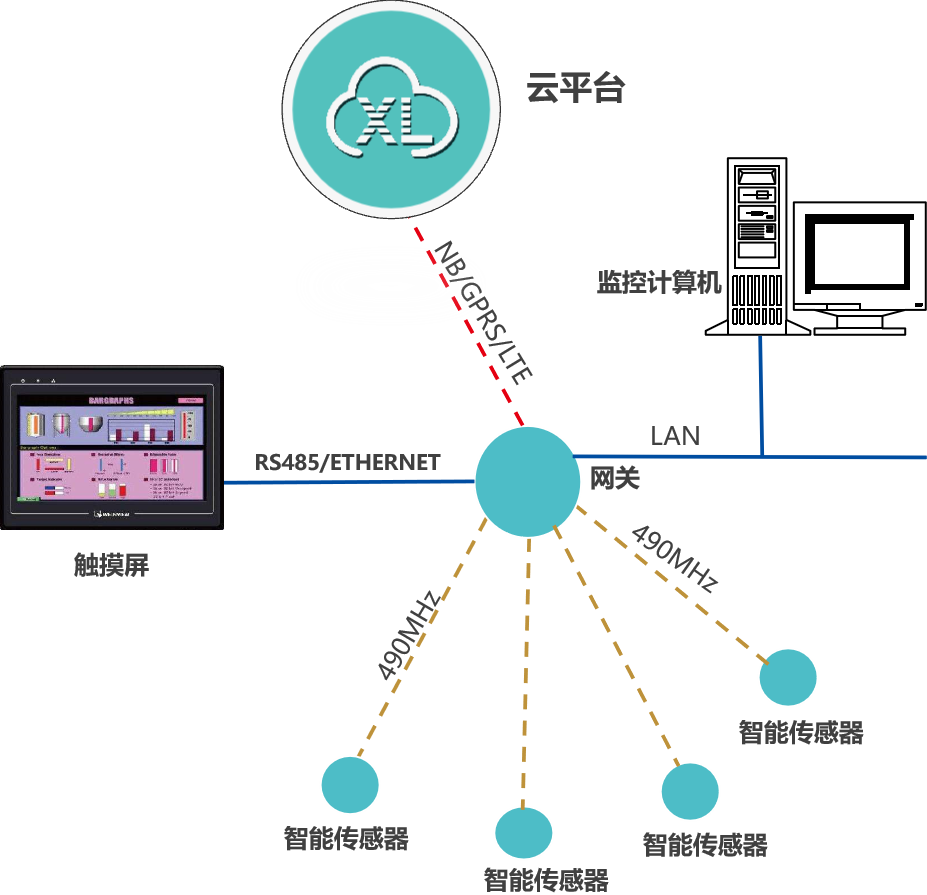

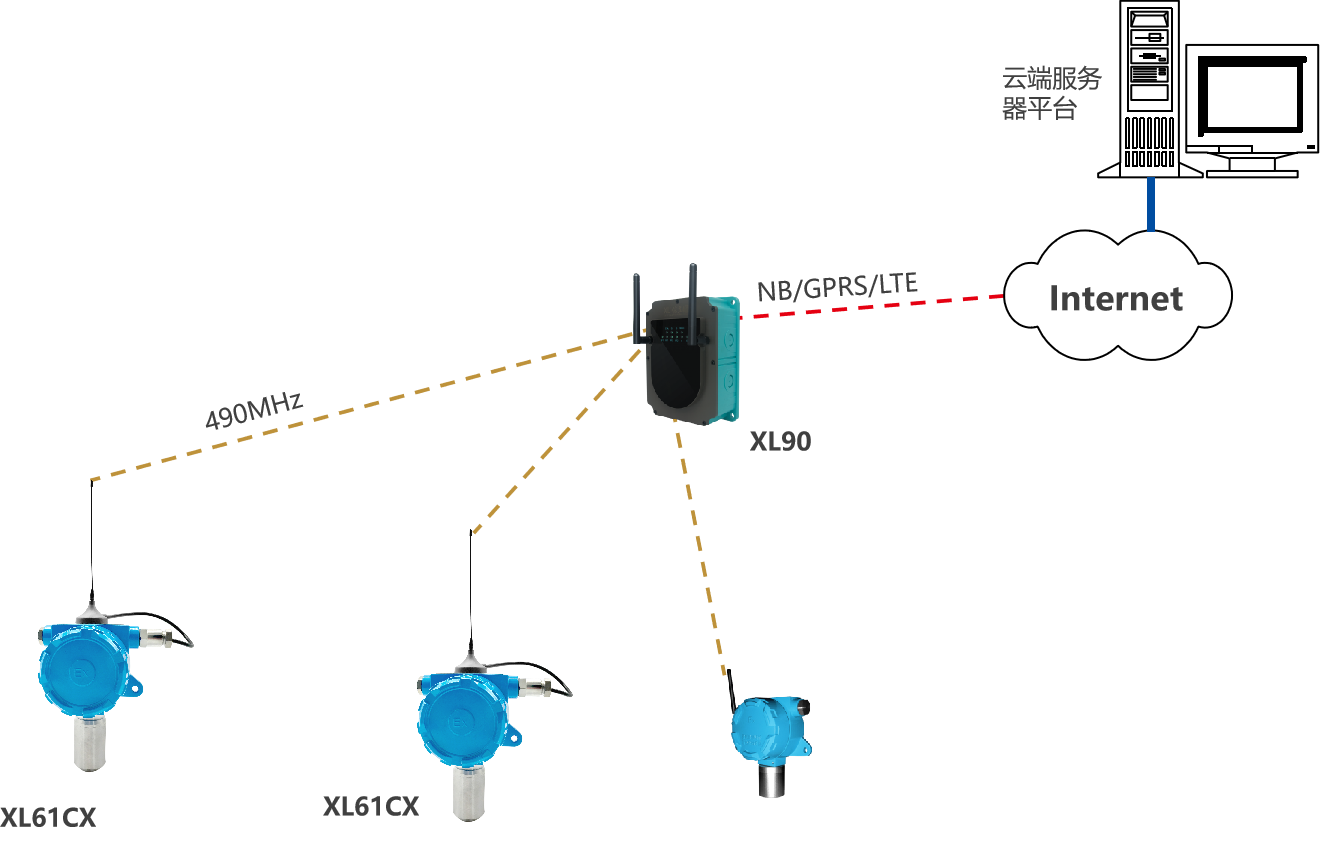

網絡方案二

智能傳感器，通過LoRa（490MHz）上傳數據至物聯網關

物聯網關，通過NB，GPRS，LTE等方式接入云平臺

LoRa（490MHz）在罐區環境傳輸半徑大約500米（理想傳輸距離10公里）

現場監控配置:

用戶根據實際需求，選配觸摸屏，或監控計算機，在現場值班室對數據進行實時監視

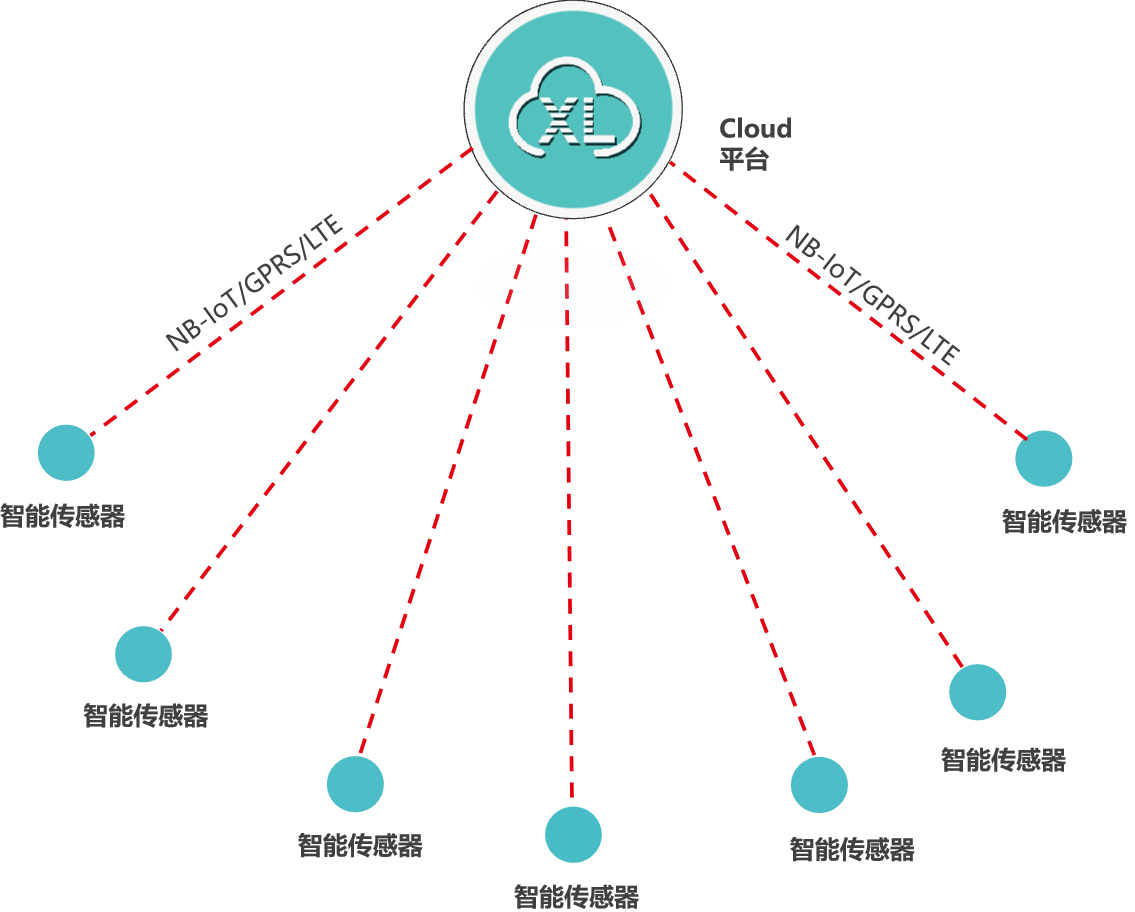

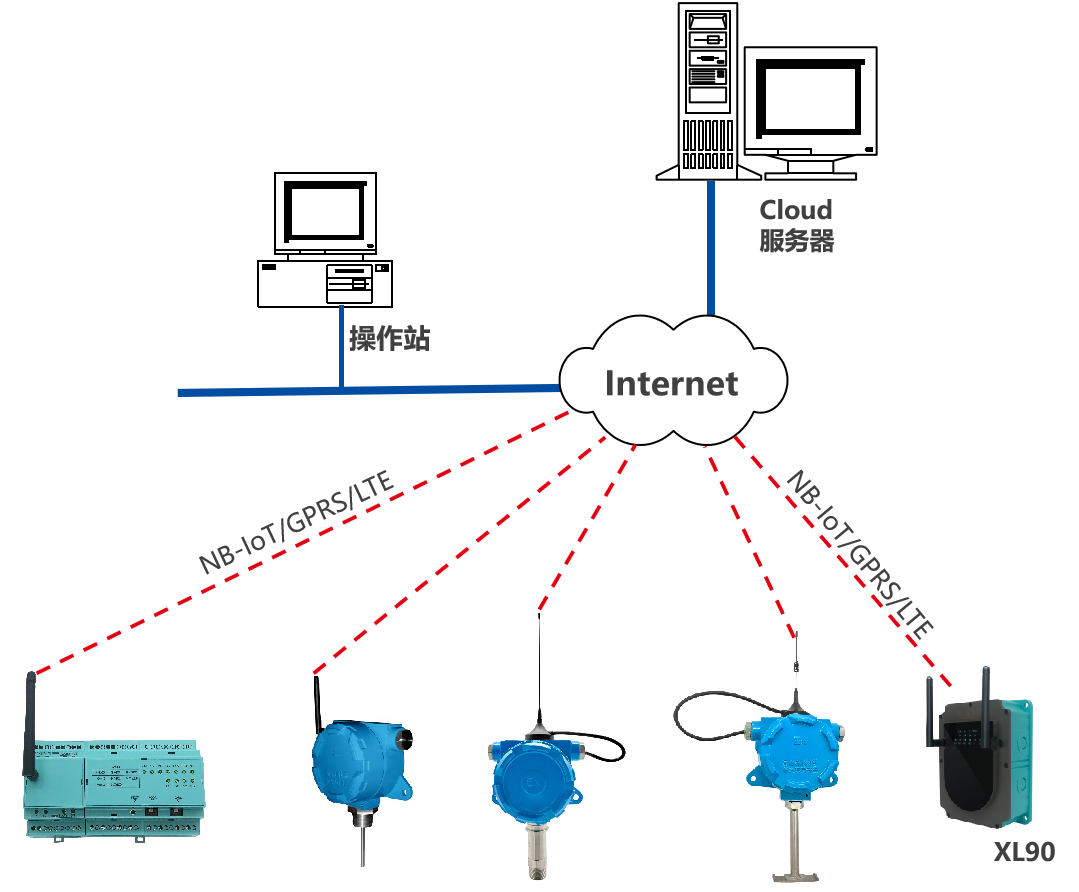

網絡方案三

智能傳感器，通過NB/GPRS/LTE，推送數據至云端平臺

傳輸方式推薦NB，流量費低，功耗?。黄浯瓮扑]GPRS，有些地區NB網絡未覆蓋，GPRS信號更好

網絡特點：

無線傳輸不受距離限制，只要有運營商網絡就行

數據傳輸時功耗較大大，接入網絡時間較長（秒級）

應 用：

監測地域廣，獨立監測點參數測點

數據實時監測不必要，或是外接電源供電不方便時，可選電池供電

網絡方案描述

物聯網關，通過以太網，或NB/GPRS/LTE聯接云端，支持MQTT，LWM2M，XL/6-IoT協議，或用戶指定協議

可接入中移物聯One NET，微軟，以及IBM、亞馬遜等公司的PaaS和SaaS平臺；也可接入企業自建的平臺（公有云、私有云皆可）

客戶可選擇XL.Cloud軟件自建云平臺；也可租用信立科技XL平臺

XIoT（信立物聯網）特點：

同一平臺，同時支持多種通訊方式、通信協議

可選通訊方式、通信協議，支持全網通

手機，無需電腦，設定智能傳感器參數

智能傳感器，可設定掃描頻率、上傳頻率，參數上、下限，以及數據保存等功能。既對參數進行實時監測，同時也保證電池的使用壽命

每臺智能傳感器，電池電壓也是被監測的參數

平臺及通信網絡方案

XIoT管網監控管理系統平臺，XL.Cloud軟件可安裝在公有云或私有云服務器上

監控軟件通過Internet，獲取監測點采集的數據

此方案，要求私有云服務器通過固定IP上Internet，或購買IP解析服務，以便監測節點設備聯接固定IP

租用服務器的技術要求，或私有服務器的技術要求，根據監測點的數量，和系統功能要求選擇服務器的技術參數

規模較小的項目，用一臺普通辦公電腦也能滿足系統功能要求

用戶可選用第三方軟件，XL系列智能傳感器、采集裝置，可將數據推送至任何第三方軟件平臺

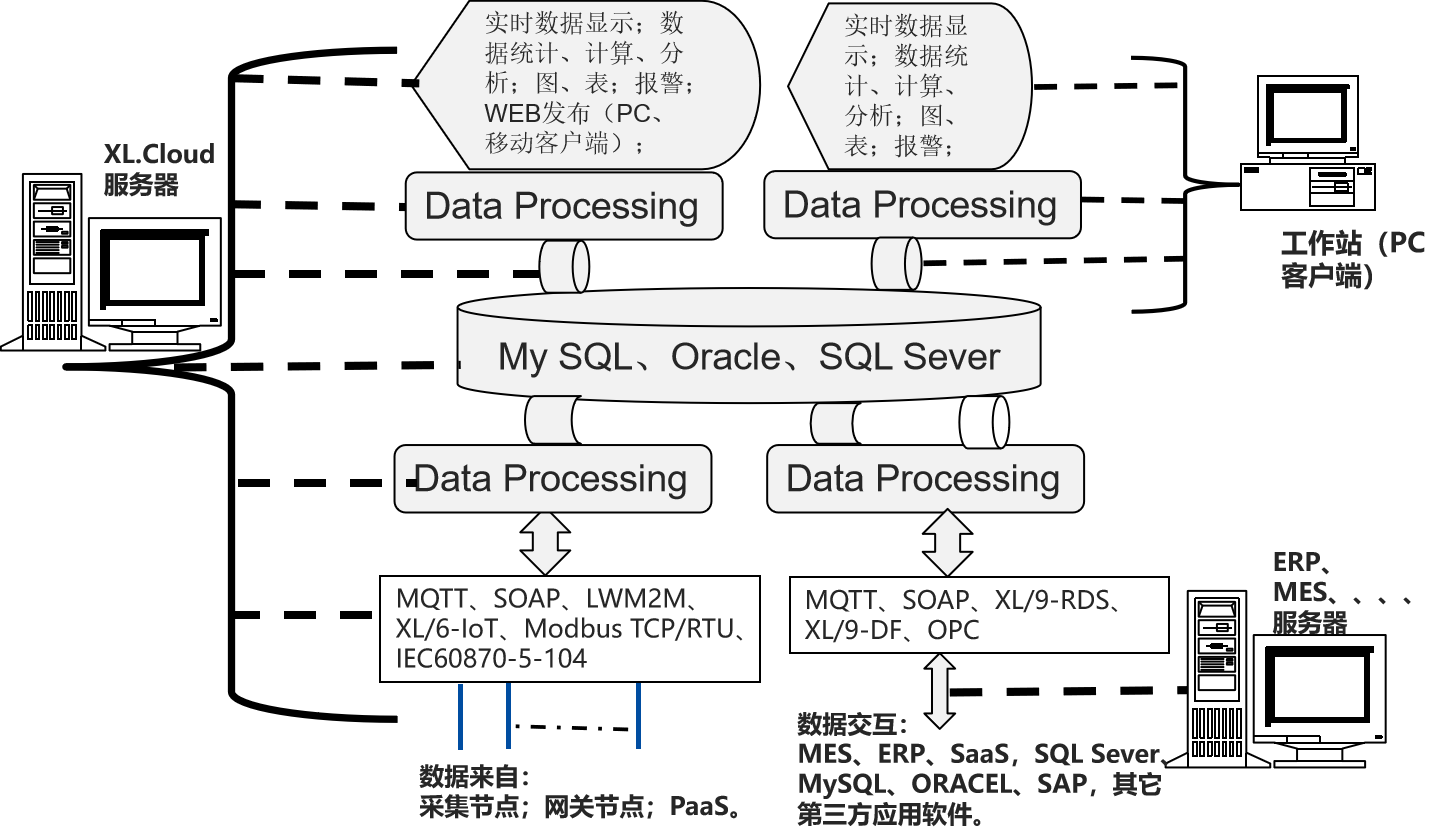

平臺軟件XL.Cloud

企業級的，工業物聯網， SaaS云平臺

XL.Cloud，是為工業企業用戶設計開發，適合于對管網監測管控的平臺軟件，安裝在企業服務器，或第三方云服務器上

中文、英文兩個不同的語言版本可選

支持支持WIN Sever 2008、2012等以上版本操作系統

支持支持MY SQL、SQL Server數據庫

支持Ethernet、NB-IoT、LTE(4G)等通信方式的接入

支持MQTT、LWM2M、SOAP，XL/6-IoT、XL/9-DB、XL/9-RDS，等等通信協議，并可和第三方數據庫，Oracle、SAP等交換數據

最大支持10萬級采集節點并發

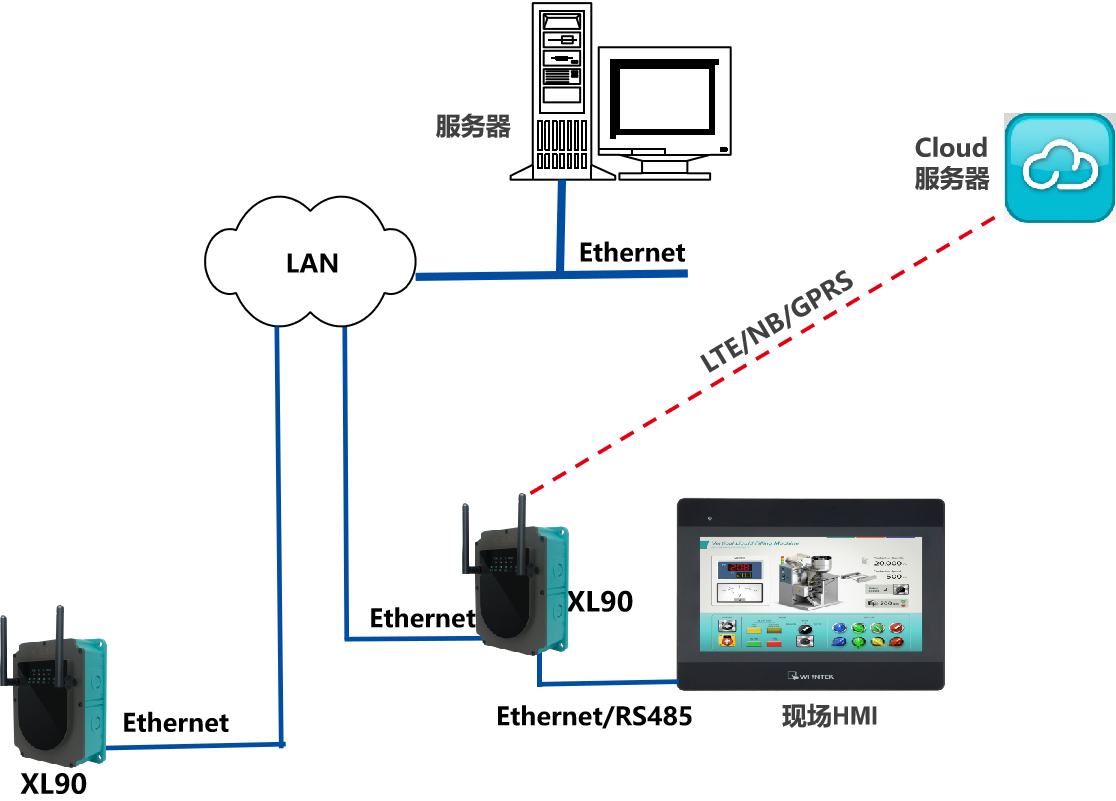

物聯網關XL90

選擇XL90物聯網關，無線讀取監測點的數據，進行協議、通訊轉換后，推送至上層軟件平臺

1臺XL90物聯網關，構建兩個獨立的LoRa通訊網絡，可接入64（理論上不受限制）臺智能傳感器或智能采集裝置

支持MQTT、SOAP、API、Modbus等通信協議和第三方軟件平臺通信

支持XL/9-RDS，以Redis方式向第三方系統推送數據

支持XL/9-DB 數據庫格式協議，向MS SQL，MY SQL，ORACLE等數據庫推送數據

用戶原有的系統軟件平臺，不作修改，就能從XL90物聯網關獲取數據

XL90設計有多種通信接口，每個通信接口都可設定為上行或下行通訊，配置成不同的通信協議

作為通訊網絡的核心，可同時向不同的系統通信

XL90，將數據上傳給企業內部的多個系統軟件平臺；通過LTE(4g)/NB/GPRS將數據上傳至云服務器

XL90物聯網關，可將數據接入私有云服務器，或公有云服務器，支持oneNET、AWS、Azure，以及及百度、阿里、騰訊，及其它公有云平臺 XL90物聯網關，可將數據接入私有云服務器，或公有云服務器，支持oneNET、AWS、Azure，以及及百度、阿里、騰訊，及其它公有云平臺

可為用戶設計開發指定的通信協議

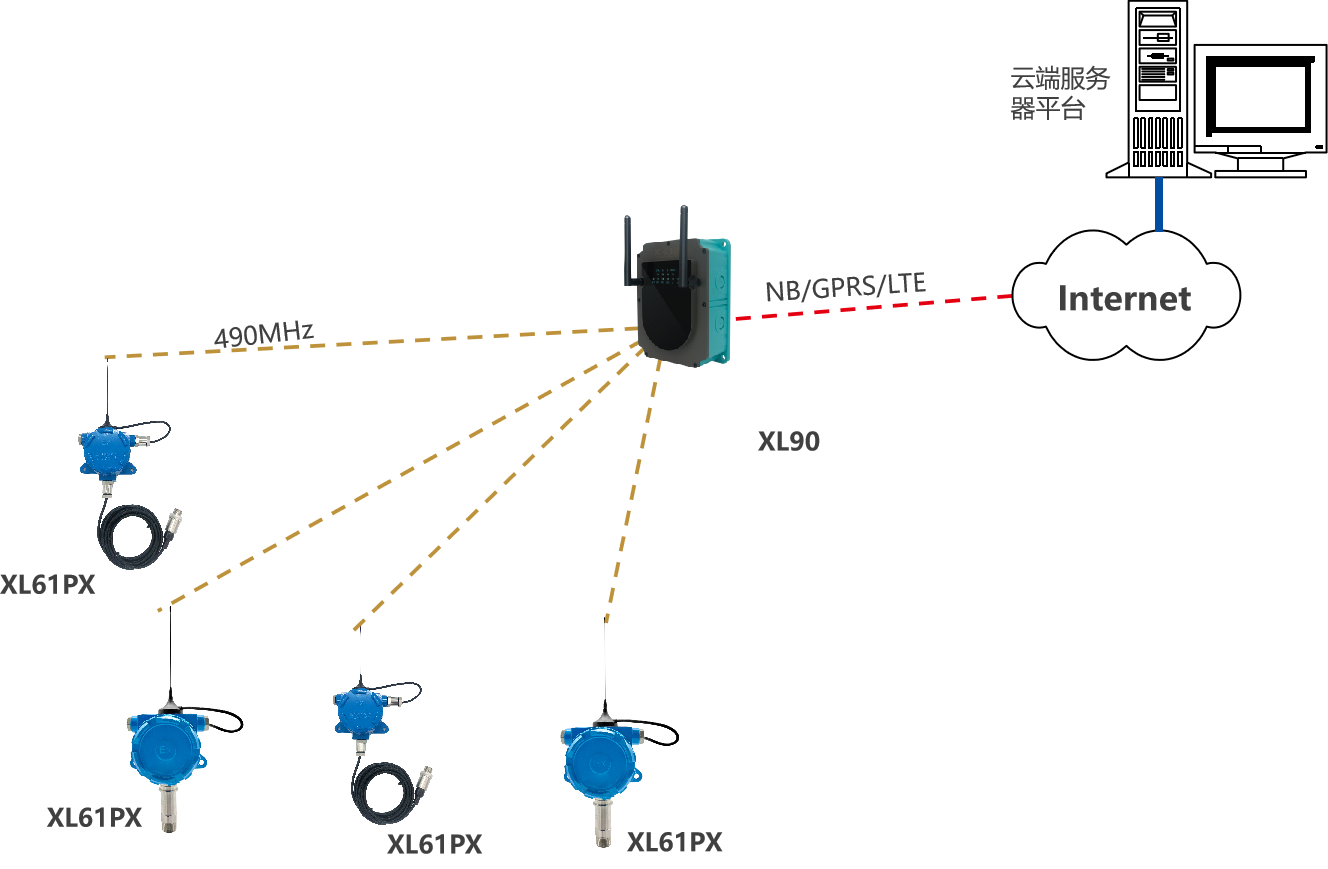

壓力傳感器選型

根據現場安裝需求，可選一體式，或分體式智能壓力傳感器XL61PX；區別在于，傳感器安裝在主機上，傳感器通過電纜和主機聯接，其它技術參數一樣

XL61PX智能壓力傳感器，兼容電池供電和外接電源供電

壓力量程、精度、安裝接頭可選

按ExdIIBT6 Gb防爆級別設計生產

防護等級可按IP65、IP66、IP67生產供貨

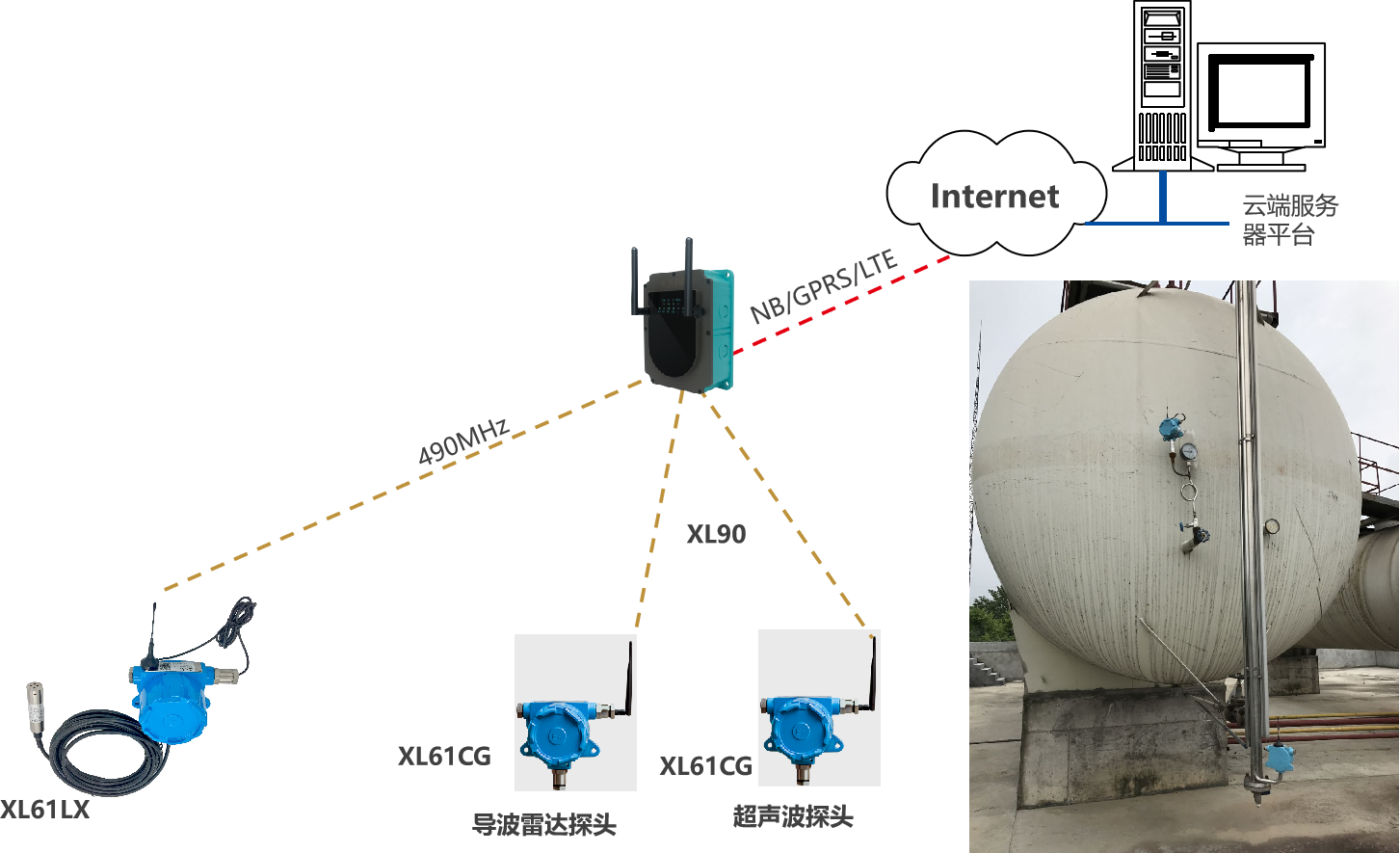

液位傳感器選型

液位傳感器可選，靜壓式，超聲波，雷達等原理的智能液位傳感器

對于原系統有磁翻板液位傳感器的情況， XL61CG智能采集裝置，采集磁翻板的液位信號

XL61LP智能液位傳感器，是靜壓原理

XL61系列產品，兼容電池供電和外接電源供電

液位原理、量程、精度、安裝接頭可選

按ExdIIBT6 Gb防爆級別設計、生產

防護等級可按IP65、IP66、IP67生產供貨

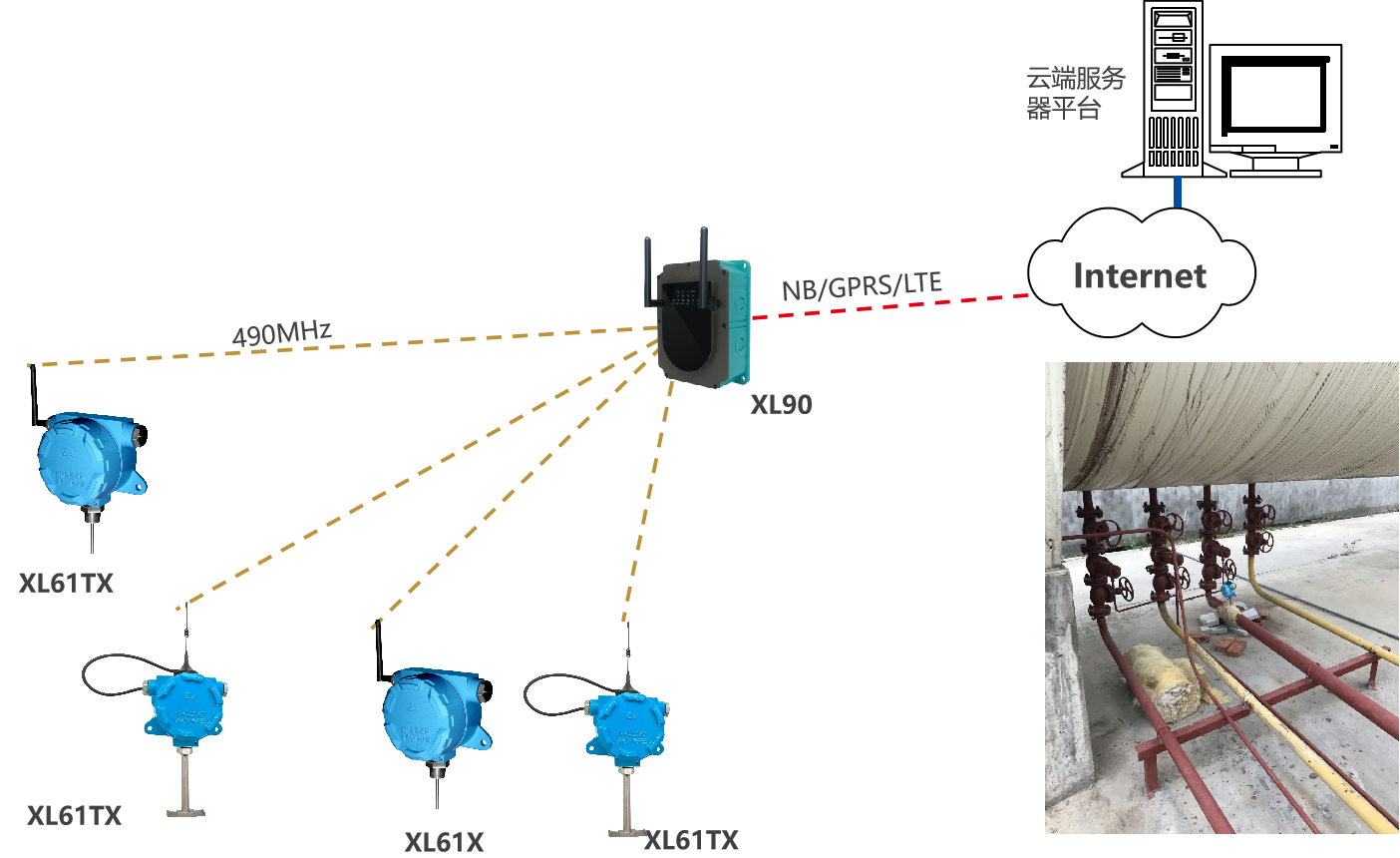

溫度傳感器選型

溫度傳感器，可選插入式螺紋安裝，或管壁式安裝，智能溫度傳感器XL61TX

管壁式安裝，監測的溫度和實際溫度會有0.5℃至3℃的誤差，安裝更簡單、方便

XL61TX智能溫度傳感器，兼容電池供電和外接電源供電

溫度量程、精度、安裝接頭可選

按ExdIIBT6 Gb防爆級別設計生產

防護等級可按IP65、IP66、IP67生產供貨

氣體傳感器選型

氣體傳感器，根據監測的介質不同，可選電氣學、紅外、激光、半導體、PID等原理，XL61GX智能氣體傳感器

XL61GX智能氣體傳感器，兼容電池供電和外接電源供電；由于氣體傳感器功耗大，每次供電，需要較長時間穩定期，建議盡量選擇外接電源供電

氣體種類、原理、量程、精度可選

按ExdIIBT6 Gb防爆級別設計生產

防護等級可按IP65、IP66生產供貨

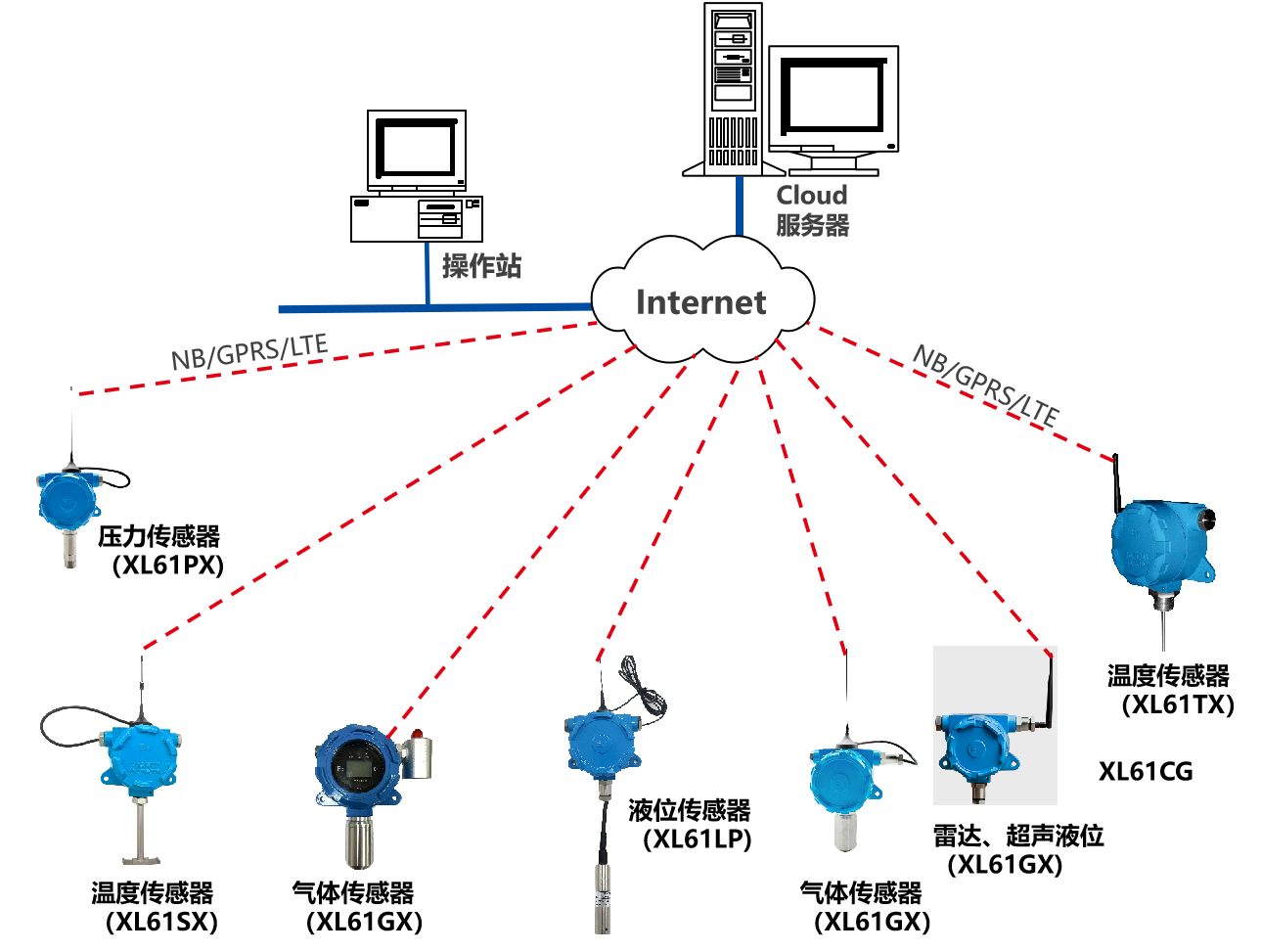

NB/GPRS/LTE方案

XL61系列低功耗智能傳感器，是按隔爆標準設計、生產，監測溫度、壓力、液位、氣體濃度等機器運行工藝參數

設計為一體式結構，和分體式結構兩種型式；分體式結構，傳感器探頭和主機分開，是按主機和探頭成套供貨

傳感器探頭技術參數，外形尺寸，安裝尺寸及方式，可按用戶要求設計、生產、供貨； 設計為電池供電，或市電供電

全網通NB-IoT/LTE/GPRS通訊，支持Modbus RTU、XL/6-IoT、PWM2M

可在平臺端安裝XL.Gateway軟件，讀取XL61數據，通過MQTT、API，Modbus RTU/TCP，或直接將數據寫入數據庫，等方式和第三方應用軟件通信

可在平臺端安裝XL.Gateway軟件，讀取XL61數據，通過MQTT、API，Modbus RTU/TCP，或直接將數據寫入數據庫，等方式和第三方應用軟件通信

項目實施

系統功能需求設計

現場勘測，獲取信號、數據確定；監測點設計、確定；監測數量確定；功能需求溝通

技術細節解決方案溝通、確定；安裝方式溝通、確定

系統技術方案設計、確認

項目施工方案、施工計劃溝通、確定

軟件功能及界面設計，確認

現場安裝、調試，運行；項目驗收

系統運行、維護、檢修、維護
